Trong các hệ thống công nghiệp hiện đại, truyền động cơ khí đóng vai trò quan trọng trong việc đảm bảo hoạt động ổn định và hiệu quả. Trong số các thiết bị truyền động khác nhau, bộ giảm tốc bánh vít—còn được gọi là bộ giảm tốc hộp giảm tốc bánh răng sâu —đã được áp dụng rộng rãi do khả năng cung cấp mô-men xoắn cao ở tốc độ thấp trong khi vẫn duy trì cấu trúc nhỏ gọn. Thiết bị này kết hợp một trục vít (tương tự như vít) và một bánh vít (tương tự như một bánh răng), tạo ra một phương pháp chia lưới độc đáo cho phép giảm tốc độ đáng kể và truyền lực trơn tru.

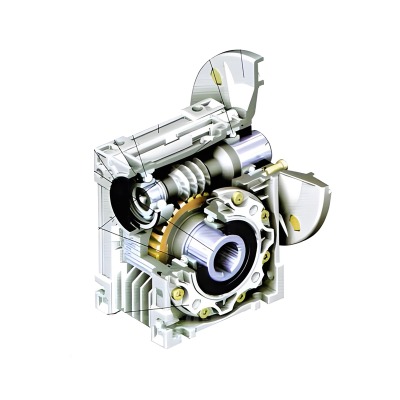

Hộp giảm tốc bánh răng trục vít là một loại thiết bị giảm tốc cơ học sử dụng trục vít (trục giống trục vít) và bánh vít để truyền công suất. Con sâu ăn khớp với bánh xe theo một góc vuông, cho phép chuyển động quay chậm lại trong khi mô-men xoắn tăng lên đáng kể. Phương pháp chia lưới độc đáo này làm cho bộ giảm tốc bánh vít đặc biệt hữu ích trong các tình huống yêu cầu thiết kế nhỏ gọn, đầu ra tốc độ thấp và truyền mô-men xoắn cao.
Không giống như các loại hộp giảm tốc khác, hộp giảm tốc bánh răng trục vít nổi tiếng với đặc tính tự khóa, nghĩa là trong một số thiết kế nhất định, trục vít có thể dẫn động bánh răng nhưng bánh xe không thể dẫn động trục vít. Đặc tính này rất có lợi trong các ứng dụng như hệ thống nâng, cẩu và băng tải, nơi phải tránh chuyển động ngược không chủ ý.
Khi so sánh với các công nghệ giảm tốc khác, hộp giảm tốc trục vít nổi bật vì cấu trúc đơn giản và tính linh hoạt khi sử dụng. Chúng được ứng dụng rộng rãi trong các thiết bị tự động hóa, hệ thống xử lý vật liệu, máy móc nông nghiệp và thiết bị nâng hạng nặng nhờ độ tin cậy và hình thức nhỏ gọn.
| Loại giảm tốc | Phương thức truyền tải | Ứng dụng phổ biến | Các tính năng chính |
|---|---|---|---|
| Hộp giảm tốc Worm | Bánh giun giun | Máy nâng, băng tải, máy công nghiệp | Mô-men xoắn cao, tốc độ thấp, thiết kế nhỏ gọn |
| Hộp giảm tốc xoắn ốc | bánh răng xoắn ốc | Thiết bị điện, máy móc tổng hợp | Hiệu quả cao, tiếng ồn thấp |
| Hộp giảm tốc hành tinh | Hệ thống bánh răng hành tinh | Robotics, thiết bị chính xác | Độ chính xác cao, kích thước nhỏ |
Bộ giảm tốc bánh răng trục vít và biến thể của nó, bộ giảm tốc bánh răng trục vít, đã trở nên không thể thiếu trong nhiều ngành công nghiệp. Khả năng kết hợp cấu trúc nhỏ gọn với công suất mô-men xoắn cao khiến chúng trở nên lý tưởng cho các nhiệm vụ đòi hỏi cả độ tin cậy và hiệu quả. Từ băng tải đến thiết bị nâng, bộ giảm tốc bánh răng trục vít hỗ trợ nhiều lĩnh vực trong đó độ ổn định cơ học là ưu tiên hàng đầu.
Một trong những ứng dụng phổ biến nhất là trong hệ thống băng tải và xử lý vật liệu, nơi cần có chuyển động trơn tru, liên tục. Thiết kế nhỏ gọn cho phép các bộ giảm tốc này vừa vặn trong không gian hạn chế, đồng thời đặc tính mô-men xoắn của chúng đảm bảo vận chuyển hàng hóa ổn định mà không bị trượt.
Trong máy móc nông nghiệp, bộ giảm tốc bánh vít được sử dụng để quản lý các công việc như xới đất, xử lý hạt giống và vận chuyển cây trồng. Độ bền của chúng giúp thiết bị chịu được môi trường ngoài trời khắc nghiệt, bao gồm cả bụi và bùn.
Chúng cũng rất quan trọng trong thiết bị tự động hóa, nơi cần có sự kiểm soát chuyển động chính xác. Cho dù được tích hợp vào cánh tay robot hay hệ thống sản xuất, bộ giảm tốc bánh răng trục vít đều cho phép định vị chính xác với độ ồn tối thiểu.
Đối với các ứng dụng nâng và nâng, bộ giảm tốc bánh răng đóng một vai trò quan trọng về mặt an toàn. Đặc tính tự khóa của chúng ngăn chặn chuyển động ngược lại, đảm bảo rằng tải nặng vẫn được đảm bảo an toàn ngay cả khi động cơ dừng đột ngột.
| Kịch bản ứng dụng | Loại giảm tốc được đề xuất | Những cân nhắc chính |
|---|---|---|
| Hệ thống băng tải | Giảm tốc độ bánh răng sâu | Hoạt động liên tục, ổn định |
| Máy nông nghiệp | Hộp giảm tốc Worm nhỏ gọn | Độ bền chống bụi, chống bùn |
| Thiết bị tự động hóa | Động cơ bánh răng sâu | Kiểm soát chính xác, tiếng ồn thấp |
| Nâng và nâng | Bộ giảm tốc bánh răng mô-men xoắn cao | Bảo mật tải, tự khóa an toàn |
Việc sử dụng rộng rãi bộ giảm tốc bánh răng trục vít và bộ giảm tốc bánh răng trục vít không chỉ do tính linh hoạt mà còn vì những ưu điểm kỹ thuật đặc biệt của chúng. Những thiết bị này mang đến sự cân bằng về độ nhỏ gọn, công suất và độ tin cậy, khiến chúng trở nên thiết yếu trong các ứng dụng công nghiệp đa dạng.
Một trong những lợi ích đáng kể nhất của bộ giảm tốc bánh vít là khả năng tạo ra mô-men xoắn cao ngay cả ở tốc độ thấp. Đây là một tính năng quan trọng trong các ứng dụng như băng tải và nâng hạng nặng, nơi cần có lực ổn định để di chuyển hoặc giữ tải. Bằng cách chuyển đổi tốc độ thành mô-men xoắn, hệ thống bánh răng trục vít đảm bảo chuyển động mượt mà và mạnh mẽ mà không bị giật hoặc mất ổn định đột ngột.
Thiết kế hộp số giảm tốc trục vít góc phải cho phép truyền lực hiệu quả trong không gian chật hẹp. Không giống như các bộ giảm tốc trục song song, bộ giảm tốc bánh răng trục vít cho phép các kỹ sư thiết kế bố trí máy móc nhỏ gọn mà không làm giảm hiệu suất. Điều này đặc biệt có giá trị trong các hệ thống tự động hóa và băng tải, nơi hiệu quả không gian ảnh hưởng trực tiếp đến năng suất.
Kiểm soát tiếng ồn là một ưu điểm khác của công nghệ bánh răng sâu. Do tiếp xúc trượt giữa bánh vít và bánh vít nên bộ truyền động tạo ra ít rung động và độ ồn thấp hơn so với các loại hộp số giảm tốc khác. Đối với các ngành như robot, chế biến thực phẩm hoặc tự động hóa phòng thí nghiệm, nơi yêu cầu vận hành yên tĩnh thì tính năng này trở thành một lợi thế chính.
Nhiều bộ giảm tốc bánh vít có cơ chế tự khóa, ngăn chặn bánh vít quay ngược. Điều này bổ sung thêm một lớp an toàn trong các ứng dụng nâng và cẩu, trong đó chuyển động ngược có thể gây rủi ro.
Mặc dù bộ giảm tốc bánh răng trục vít thường có hiệu suất thấp hơn bộ giảm tốc bánh răng xoắn ốc do ma sát trượt, nhưng những tiến bộ về vật liệu, phương pháp bôi trơn và chế tạo chính xác đã cải thiện hiệu suất của chúng. Đối với một số ứng dụng nhất định, tỷ lệ hiệu quả trên an toàn vẫn khiến chúng trở thành lựa chọn phù hợp nhất.
Mặc dù bộ giảm tốc bánh răng trục vít và bộ giảm tốc bánh răng trục vít bền và đáng tin cậy nhưng hiệu suất và tuổi thọ sử dụng của chúng phụ thuộc rất lớn vào việc vận hành và bảo trì thích hợp. Việc sử dụng hoặc bỏ bê không đúng cách có thể dẫn đến hao mòn sớm, quá nhiệt hoặc thậm chí hỏng hóc cơ học. Để tối đa hóa hiệu quả và tuổi thọ, cần phải luôn tuân thủ một số biện pháp phòng ngừa.
Bôi trơn là yếu tố quan trọng nhất để duy trì hoạt động trơn tru. Trục vít và bánh vít hoạt động thông qua tiếp xúc trượt, tạo ra ma sát và nhiệt. Sử dụng đúng loại dầu hộp số giúp giảm mài mòn và đảm bảo hiệu suất ổn định. Nên thay dầu định kỳ để tránh bị nhiễm bẩn bởi bụi, hơi ẩm hoặc các hạt kim loại.
Căn chỉnh không đúng cách trong quá trình lắp đặt có thể dẫn đến hao mòn không đều và tăng tiếng ồn. Việc lắp đặt phải được thực hiện trên một đế ổn định, không rung và các khớp nối phải được kiểm tra xem có bị lệch không. Việc sử dụng lắp mặt bích hoặc khớp nối trực tiếp có thể giúp cải thiện độ chính xác.
Mỗi bộ giảm tốc bánh răng sâu đều có công suất mô-men xoắn định mức. Vận hành liên tục trên giới hạn này sẽ làm tăng tốc độ mài mòn và có thể làm hỏng sâu hoặc bánh xe. Giám sát mức tải và tích hợp hệ thống bảo vệ quá tải đảm bảo vận hành an toàn.
Vì chuyển động trượt tạo ra nhiệt nên hoạt động kéo dài ở tốc độ cao hoặc tải nặng có thể làm tăng nhiệt độ đáng kể. Cần cân nhắc việc thông gió, thiết bị làm mát hoặc tản nhiệt đầy đủ trong các ứng dụng công suất cao.
Việc phát hiện sớm các vấn đề như tiếng ồn bất thường, độ rung hoặc rò rỉ dầu có thể ngăn chặn thời gian ngừng hoạt động tốn kém. Kiểm tra theo lịch trình giúp xác định các vấn đề trước khi chúng leo thang.
| Nhiệm vụ bảo trì | Khoảng thời gian được đề xuất | Ghi chú chính |
|---|---|---|
| Thay thế dầu nhớt | Cứ sau 1000 giờ hoạt động | Sử dụng dầu bánh răng chuyên dụng; tránh ô nhiễm |
| Kiểm tra niêm phong | Hàng quý | Ngăn chặn rò rỉ dầu, duy trì hiệu quả |
| Giám sát tải | liên tục | Đảm bảo mô-men xoắn vẫn nằm trong công suất định mức |
| Kiểm tra tiếng ồn và độ rung | Mỗi 6 tháng | Phát hiện sai lệch hoặc mòn sớm |
| Giám sát nhiệt độ | Trong quá trình vận hành | Ngăn ngừa quá nhiệt và kéo dài tuổi thọ |
Lựa chọn bộ giảm tốc bánh răng trục vít hoặc bộ giảm tốc bánh răng trục vít phù hợp là một bước quan trọng để đảm bảo máy móc hoạt động hiệu quả và an toàn. Vì mỗi ứng dụng công nghiệp có những yêu cầu riêng nên bộ giảm tốc phải được kết hợp cẩn thận với tải trọng, tốc độ và điều kiện môi trường của thiết bị.
Bước đầu tiên là xác định nhu cầu mô-men xoắn của máy. Đối với thiết bị nâng hoặc hạng nặng, cần có bộ giảm tốc bánh răng xoắn mô-men xoắn cao. Giảm kích thước bộ giảm tốc sẽ gây ra mài mòn sớm, trong khi kích thước quá lớn có thể dẫn đến chi phí không cần thiết.
Tỷ lệ giảm xác định tốc độ đầu vào giảm bao nhiêu ở đầu ra. Bộ giảm tốc bánh răng trục vít cung cấp nhiều tỷ lệ, thường từ 5:1 đến 100:1, khiến chúng phù hợp với băng tải, hệ thống tự động hóa và thiết bị điều khiển chính xác.
Việc lựa chọn cài đặt phụ thuộc vào cách bố trí của máy. Các tùy chọn bao gồm lắp đế, lắp mặt bích và khớp nối trực tiếp. Đối với các hệ thống tự động hóa nhỏ gọn, việc lắp mặt bích thường mang lại độ chính xác và hiệu quả không gian cao hơn.
Đối với các ứng dụng trong phòng thí nghiệm, chế biến thực phẩm hoặc chế tạo robot, động cơ bánh răng sâu có độ ồn thấp là rất cần thiết. Trong môi trường ngoài trời như nông nghiệp, thiết kế chống bụi và bùn được ưa chuộng hơn để đảm bảo tuổi thọ lâu dài.
Một số thiết lập công nghiệp yêu cầu kích thước trục, vật liệu vỏ hoặc vòng đệm đặc biệt. Cấu hình tùy chỉnh nên được xem xét khi các mẫu tiêu chuẩn không đáp ứng đầy đủ nhu cầu vận hành.
| tham số | Phạm vi điển hình | Các yếu tố ảnh hưởng chính |
|---|---|---|
| Mô-men xoắn đầu ra (Nm) | 50 – 5000 | Tải thiết bị và chu kỳ làm việc |
| Tỷ lệ giảm | 5:1 – 100:1 | Điều chỉnh tốc độ cần thiết |
| Phương pháp lắp | Đế, mặt bích, gắn trực tiếp | Hạn chế về không gian và nhu cầu chính xác |
| Độ ồn | < 65dB | Yêu cầu môi trường ứng dụng |
| Cuộc sống phục vụ | 10.000 giờ (cẩn thận) | Bôi trơn, điều kiện tải, làm mát |
Bối cảnh công nghiệp đang phát triển nhanh chóng và vai trò của bộ giảm tốc bánh vít tiếp tục mở rộng để đáp ứng nhu cầu công nghệ mới. Mặc dù các thiết bị này đã được thiết lập tốt nhờ công suất mô-men xoắn cao và thiết kế nhỏ gọn, nhưng những phát triển trong tương lai dự kiến sẽ nâng cao hiệu quả, khả năng thích ứng và tuổi thọ của chúng. Một số xu hướng chính đang định hình thế hệ tiếp theo của bộ giảm tốc bánh răng trục vít.
Theo truyền thống, các bộ giảm tốc bánh răng trục vít được coi là kém hiệu quả hơn so với các bộ giảm tốc xoắn ốc hoặc hành tinh do ma sát trượt. Tuy nhiên, những tiến bộ về hình học bánh răng, hoàn thiện bề mặt và công nghệ bôi trơn đang giúp giảm thiểu tổn thất năng lượng. Bằng cách tối ưu hóa biên dạng răng và giảm lực cản ma sát, các nhà sản xuất đang đạt được hiệu quả giảm tốc bánh vít cao hơn, khiến chúng trở nên hấp dẫn hơn đối với các ngành công nghiệp chú trọng đến năng lượng.
Khi các ngành công nghiệp áp dụng chuyển đổi kỹ thuật số, các bộ giảm tốc bánh răng thông minh có cảm biến tích hợp đang trở thành hiện thực. Những cảm biến này giám sát các thông số như nhiệt độ, độ rung và tải theo thời gian thực, truyền dữ liệu đến các hệ thống bảo trì dự đoán. Việc giám sát thông minh này giúp giảm thời gian ngừng hoạt động ngoài dự kiến và đảm bảo vận hành an toàn, đặc biệt là trong các ứng dụng tự động hóa và nâng hạ hạng nặng.
Việc sử dụng các vật liệu cải tiến cũng đang thúc đẩy tương lai của các bộ giảm tốc bánh răng trục vít. Hợp kim chuyên dụng, vỏ composite và lớp phủ chống mài mòn giúp tăng độ bền và giảm tần suất bảo trì. Các vật liệu nhẹ đang được khám phá để chế tạo máy móc nhỏ gọn mà không ảnh hưởng đến độ bền.
Giảm tiếng ồn vẫn là ưu tiên hàng đầu, đặc biệt đối với các ngành như robot, phòng thí nghiệm và thiết bị y tế. Các phương pháp kỹ thuật mới nhằm cải thiện khả năng giảm tiếng ồn của bộ giảm tốc bánh răng trục vít được kỳ vọng sẽ mang lại khả năng vận hành êm hơn trong khi vẫn duy trì hiệu suất mô-men xoắn.
Các bộ giảm tốc bánh răng trục vít trong tương lai có thể sẽ có nhiều thiết kế mô-đun hơn, cho phép người dùng tùy chỉnh tỷ lệ, phương pháp lắp và vật liệu vỏ. Tính linh hoạt này đảm bảo khả năng tương thích với nhiều ứng dụng và ngành công nghiệp hơn.
Bộ giảm tốc bánh răng trục vít và biến thể của nó, bộ giảm tốc bánh răng trục vít, vẫn là những bộ phận không thể thiếu trong máy móc công nghiệp hiện đại. Khả năng cung cấp mô-men xoắn cao, cấu trúc nhỏ gọn, độ ồn thấp và các tính năng an toàn đáng tin cậy đảm bảo rằng chúng đóng vai trò quan trọng trong các ứng dụng từ băng tải và thiết bị nông nghiệp đến hệ thống tự động hóa và thiết bị nâng hạng nặng.
Đồng thời, các thiết bị này đòi hỏi phải chú ý cẩn thận đến độ chính xác khi lắp đặt, quản lý bôi trơn, giám sát tải và bảo trì thường xuyên. Bằng cách tuân theo các biện pháp phòng ngừa được khuyến nghị, người vận hành có thể kéo dài đáng kể tuổi thọ của thiết bị, giảm thời gian ngừng hoạt động và tối đa hóa hiệu quả tổng thể.
