Hộp số Worm so với các loại bánh răng khác: Lợi ích và hạn chế

Trong thế giới hệ thống truyền động cơ học, việc chọn đúng loại hộp số là rất quan trọng để đảm bảo hiệu quả, độ bền và hiệu suất. Trong số các loại thiết bị khác nhau, hộp số sâu nổi bật nhờ thiết kế độc đáo và ứng dụng cụ thể. Tuy nhiên, điều cần thiết là phải hiểu hộp số trục vít so sánh như thế nào với các loại bánh răng khác như bánh răng trụ, bánh răng xoắn ốc và bánh răng côn để xác định loại phù hợp nhất cho nhu cầu của bạn.

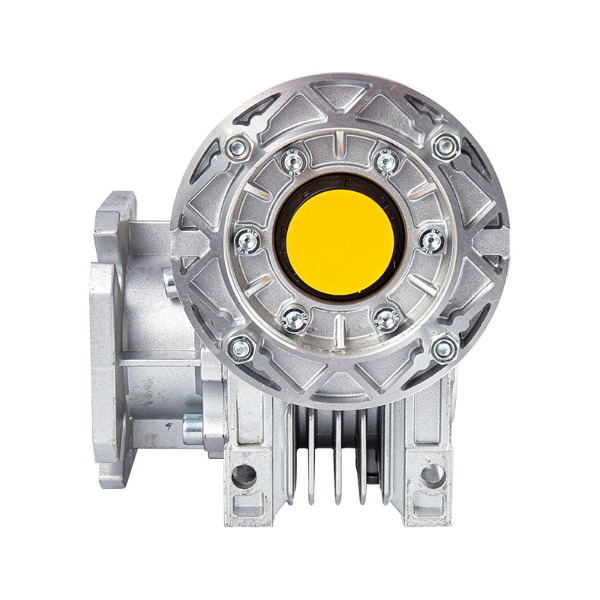

Hộp số Worm là gì?

Hộp số trục vít là một loại bộ bánh răng cụ thể trong đó một trục vít (một bánh răng giống trục vít) ăn khớp với một bánh trục vít (một bánh răng có răng gắn với trục vít). Thiết kế này cho phép truyền mô-men xoắn cao và có khả năng đạt được tỷ lệ giảm đáng kể trong một không gian nhỏ gọn. Hộp số giun được sử dụng rộng rãi trong các ứng dụng mà hạn chế về không gian và mô-men xoắn cao là mối lo ngại, chẳng hạn như trong băng tải, thang máy và thậm chí một số hệ thống ô tô.

Đặc điểm chính của hộp số Worm

• Tỷ lệ giảm cao: Hộp số giun có thể giảm tốc độ đáng kể trong một giai đoạn duy nhất, thường trong khoảng từ 20:1 đến 300:1, khiến chúng trở nên lý tưởng cho các ứng dụng mô-men xoắn cao.
• Truyền góc phải: Hộp số giun cung cấp khả năng quay 90 độ theo hướng truyền, điều này có thể mang lại lợi ích cho các thiết kế có hạn chế về không gian.
• Tính năng tự khóa: Một trong những ưu điểm chính của hộp số giun là khả năng tự khóa. Điều này có nghĩa là khi bánh vít không được dẫn động, nó sẽ ngăn bánh vít quay, điều này rất hữu ích trong các cơ cấu nâng và giữ.
• Hiệu quả: Trong khi hộp số giun tương đối hiệu quả trong việc truyền mô-men xoắn, chúng có xu hướng có hiệu suất thấp hơn so với các loại bánh răng khác do tổn thất ma sát giữa giun và bánh vít.

So sánh hộp số Worm với các loại bánh răng khác

Mặc dù hộp số trục vít có hiệu suất cao trong các ứng dụng cụ thể, nhưng điều quan trọng là phải so sánh chúng với các loại bánh răng thường được sử dụng khác về mặt lợi ích và nhược điểm của chúng.

Hộp số Worm so với Bánh răng Spur

Bánh răng trụ là loại bánh răng phổ biến nhất và bao gồm các răng thẳng song song với trục quay. Chúng đơn giản, tiết kiệm chi phí và hiệu quả trong việc truyền tải điện.

Hạn chế của Spur Gears:

• Bánh răng trụ không lý tưởng cho các ứng dụng yêu cầu tỷ số giảm đáng kể. Hoạt động ở tốc độ cao có thể gây ra tiếng ồn và hao mòn.
• Chúng không cung cấp chức năng tự khóa giống như hộp số trục vít.

Hộp số Worm so với bánh răng xoắn ốc

Bánh răng xoắn ốc có các răng được cắt theo một góc với trục quay. Thiết kế này giúp vận hành êm ái và êm ái hơn so với bánh răng trụ, nhưng chúng yêu cầu căn chỉnh chính xác hơn.

Hạn chế của bánh răng xoắn ốc:

• Bánh răng xoắn ốc có thể chế tạo phức tạp và đắt tiền hơn các loại bánh răng khác.
• Không giống như hộp số trục vít, chúng không cung cấp chức năng tự khóa.

Hộp số Worm so với bánh răng côn

Bánh răng côn được thiết kế để truyền chuyển động giữa các trục giao nhau, thường ở góc 90 độ. Chúng thường được sử dụng trong các ứng dụng mà trục của trục đầu vào và đầu ra không song song.

Hạn chế của bánh răng côn:

• Bánh răng côn có thể phức tạp hơn để lắp đặt và căn chỉnh, thường yêu cầu thiết lập chính xác để hoạt động chính xác.
• Chúng có xu hướng cồng kềnh hơn hộp số trục vít, có thể không lý tưởng cho các ứng dụng nhỏ gọn.

Lợi ích và nhược điểm của hộp số Worm

Lợi ích:

Thiết kế nhỏ gọn: Hộp số giun cho phép giảm kích thước và không gian, khiến chúng phù hợp với không gian chật hẹp.

Tỷ lệ giảm cao: Hộp số trục vít có thể đạt được tỷ số truyền giảm cao trong một cấp duy nhất, điều này không thể làm được với nhiều loại bánh răng khác.

Tự khóa: Tính năng độc đáo này đặc biệt hữu ích trong các ứng dụng cần phải giữ tải, chẳng hạn như trong thang máy và vận thăng.

Hoạt động yên tĩnh: Do tính chất của lưới bánh răng trục vít nên các hộp số này có xu hướng hoạt động tương đối êm ái so với bánh răng trụ hoặc bánh răng côn.

Nhược điểm:

Hiệu quả thấp hơn: Hộp số giun chịu ma sát giữa giun và bánh giun dẫn đến hiệu suất thấp hơn so với các loại bánh răng khác.

Tạo nhiệt: Do ma sát, hộp số trục vít tạo ra nhiều nhiệt hơn, có thể cần làm mát hoặc bôi trơn để có hiệu suất tối ưu.

Chi phí: Mặc dù tương đối rẻ đối với một số ứng dụng, hộp số giun có thể đắt hơn trong các ứng dụng mô-men xoắn cao do nhu cầu sản xuất có độ chính xác cao.

Ứng dụng của hộp số Worm

Hộp số Worm lý tưởng cho các ứng dụng yêu cầu tỷ số giảm đáng kể và thiết kế nhỏ gọn. Chúng thường được sử dụng trong các ngành công nghiệp như:

• Thang máy và thang máy: Tính năng tự khóa rất quan trọng để ngăn chặn chuyển động lùi.
• Băng tải: Thích hợp cho các ứng dụng có tải nặng cần di chuyển chậm.
• Hệ thống ô tô: Được sử dụng trong cơ cấu lái và hệ thống giảm tốc.
• Tời và tời nâng: Cần thiết trong hệ thống nâng, cung cấp mô-men xoắn cao trong không gian nhỏ gọn.

Kết luận

Việc chọn hộp số phù hợp cho ứng dụng của bạn phụ thuộc vào một số yếu tố, bao gồm hạn chế về không gian, yêu cầu về mô-men xoắn và nhu cầu về hiệu quả. Mặc dù hộp số trục vít mang lại những lợi ích như tỷ số giảm tốc cao và tính năng tự khóa, nhưng chúng cũng có những hạn chế như hiệu suất thấp hơn và sinh nhiệt. Các loại bánh răng khác như bánh răng trụ, bánh răng xoắn ốc và bánh răng côn đều có những ưu điểm riêng, đặc biệt là về hiệu suất cao hơn và vận hành êm hơn.

Hiểu nhu cầu cụ thể của ứng dụng sẽ giúp bạn xác định loại hộp số nào phù hợp nhất với yêu cầu của bạn. Khi có nghi ngờ, hãy tham khảo ý kiến của một chuyên gia trong hệ thống truyền động hộp số có thể cung cấp những hiểu biết có giá trị.

Câu hỏi thường gặp

1. Ưu điểm chính của hộp số giun so với các bánh răng khác là gì?

• Ưu điểm chính của hộp số giun là khả năng cung cấp tỷ số giảm tốc cao trong không gian nhỏ gọn, cùng với tính năng tự khóa độc đáo.

2. Hộp số giun so sánh hiệu suất với các loại bánh răng khác như thế nào?

• Hộp số giun kém hiệu quả hơn bánh răng thẳng hoặc bánh răng xoắn do ma sát giữa giun và bánh vít.

3. Hộp số trục vít có phù hợp với các ứng dụng tốc độ cao không?

• Hộp số Worm thường không lý tưởng cho các ứng dụng tốc độ cao. Chúng được sử dụng tốt nhất ở cài đặt tốc độ thấp, mô-men xoắn cao.

4. Hộp số worm có thể sử dụng trong môi trường ngoài trời hoặc khắc nghiệt không?

• Có, hộp số trục vít có thể được sử dụng trong môi trường khắc nghiệt, nhưng có thể cần phải bôi trơn và làm mát thích hợp để xử lý quá trình sinh nhiệt.
