Trong thế giới truyền lực cơ học, rất ít thiết bị cung cấp sự kết hợp giống nhau giữa sự đơn giản, nhỏ gọn và nhân mô-men xoắn như một thiết bị truyền động cơ học. hộp giảm tốc bánh răng sâu . Cho dù bạn là sinh viên kỹ thuật, kỹ thuật viên bảo trì hay người có sở thích chế tạo chiếc máy tự động đầu tiên của mình, việc hiểu thành phần thiết yếu này sẽ giúp bạn đưa ra quyết định mua sắm và thiết kế tốt hơn.

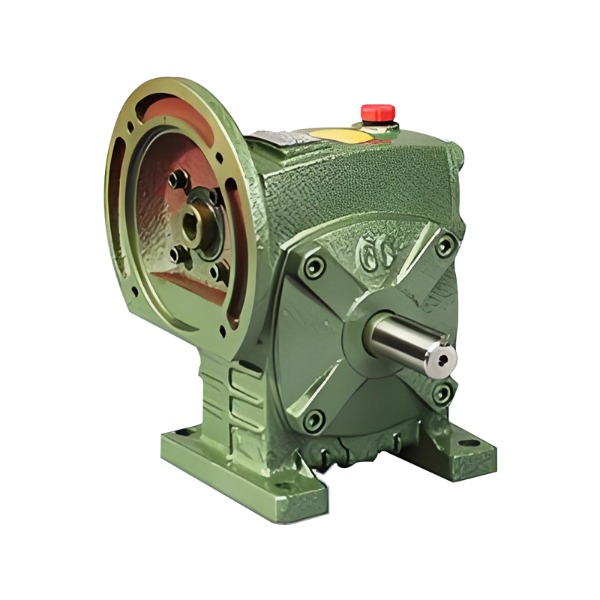

Bộ giảm tốc bánh răng trục vít là một thiết bị cơ khí làm giảm tốc độ quay đồng thời tăng mô-men xoắn. Nó bao gồm hai phần tử chính: một con sâu (trông giống như một cái vít) và một bánh vít (một bánh răng có răng xoắn ốc). Con sâu là thành phần điều khiển; bánh giun là bộ phận được dẫn động.
Không giống như các bộ truyền bánh răng thông thường có các trục song song, bộ giảm tốc bánh răng trục vít thường truyền chuyển động giữa các trục vuông góc, không giao nhau. Cấu hình góc vuông này giúp tiết kiệm không gian và cho phép thiết kế máy nhỏ gọn.
Nguyên tắc hoạt động rất đơn giản. Khi con sâu quay, các sợi xoắn ốc của nó đẩy vào các răng của bánh giun. Bởi vì sợi ren của con sâu về cơ bản là một mặt phẳng nghiêng liên tục quấn quanh một hình trụ, nên mỗi vòng quay hoàn toàn của con sâu chỉ đẩy bánh giun thêm một răng (hoặc một phần răng).
Hình dạng này tạo ra tỷ lệ thu nhỏ cao trong một giai đoạn duy nhất. Ví dụ, nếu con sâu có một khởi động duy nhất (một sợi liên tục), thì một vòng con sâu sẽ di chuyển bánh giun bằng một răng. Nếu bánh xe có 50 răng thì trục ra quay với tốc độ bằng 1/50 tốc độ vào.
Hành vi cơ học chính:
Quan trọng: Không phải tất cả các ổ sâu đều tự khóa. Điều kiện tự khóa phụ thuộc vào góc dẫn và hệ số ma sát. Nguyên tắc chung: góc dẫn dưới khoảng 5–6 độ thường mang lại khả năng tự khóa.
Hiểu các bộ phận giúp khắc phục sự cố và lựa chọn. Dưới đây là một sự cố đơn giản:
| thành phần | chức năng |
|---|---|
| Giun (đầu vào) | Trục thép cứng có ren xoắn ốc; kết nối với động cơ. |
| Bánh giun (đầu ra) | Một bánh răng bằng đồng hoặc đồng thau ăn khớp với con sâu; giảm tốc độ và tăng mô-men xoắn. |
| Nhà ở | Bao bọc bộ bánh răng, giữ chất bôi trơn và duy trì sự thẳng hàng của trục. |
| Vòng bi | Hỗ trợ trục đầu vào và đầu ra, giảm ma sát và mài mòn. |
| Con dấu và miếng đệm | Ngăn chặn rò rỉ chất bôi trơn và giữ chất gây ô nhiễm. |
| Hệ thống bôi trơn | Thường tắm dầu hoặc tuần hoàn cưỡng bức; cần thiết cho việc tản nhiệt. |
Việc lựa chọn vật liệu là có chủ ý: con sâu được làm từ thép cứng, trong khi bánh xe bằng đồng mềm hơn. Việc kết hợp các vật liệu khác nhau này làm giảm hiện tượng ma sát và cho phép bánh xe mềm hơn phù hợp một chút với sâu, cải thiện diện tích tiếp xúc và phân bổ tải trọng.
Một trong những đặc điểm xác định của bộ giảm tốc bánh răng trục vít là khả năng đạt được tỷ số giảm tốc cao trong một không gian nhỏ gọn. Các đơn vị một giai đoạn thường đưa ra tỷ lệ từ 5:1 đến 100:1. Đơn vị hai giai đoạn có thể vượt quá 1000:1.
Tuy nhiên, mức giảm cao này đi kèm với sự đánh đổi: hiệu quả. Bởi vì con sâu trượt vào bánh xe chứ không phải lăn nên tổn thất do ma sát là đáng kể. Phạm vi hiệu quả điển hình là:
Để so sánh, một bộ giảm tốc bánh răng trụ có tỷ lệ tương tự có thể đạt được hiệu suất 95%, nhưng nó sẽ không cung cấp khả năng tự khóa hoặc bố trí góc vuông nhỏ gọn tương tự.
Các kỹ sư và nhà thiết kế chọn bộ giảm tốc bánh răng trục vít vì một số lợi ích hữu hình:
Mức giảm cao trong một giai đoạn
Các loại thiết bị khác thường cần hai hoặc ba giai đoạn để phù hợp với việc giảm một giai đoạn sâu. Điều này làm giảm số lượng bộ phận, thời gian lắp ráp và kích thước thiết bị tổng thể.
Truyền lực góc phải
Khi động cơ phải được lắp vuông góc với trục dẫn động, bộ giảm tốc bánh răng trục vít sẽ giải quyết vấn đề bố trí mà không cần thêm bánh răng côn hoặc giá đỡ phức tạp.
Khả năng tự khóa
Trong các ứng dụng nâng (ví dụ: thang máy, kích, băng tải nghiêng), tính năng tự khóa ngăn cản việc quay ngược khi mất điện. Điều này hoạt động như một phanh cơ khí, tăng cường an toàn.
Hoạt động yên tĩnh và trơn tru
Hoạt động trượt liên tục tạo ra ít rung động và tiếng ồn hơn so với một số loại bánh răng khác, đặc biệt là ở tốc độ vừa phải.
Chịu quá tải
Độ lệch nhẹ hoặc quá tải nhất thời được dung nạp tốt hơn vì vật liệu bánh vít (đồng) có thể biến dạng đàn hồi mà không bị hỏng giòn.
Không có công nghệ nào là hoàn hảo. Bộ giảm tốc bánh răng trục vít có một số hạn chế phải được đưa vào thiết kế hệ thống.
Hiệu quả thấp hơn
Như đã đề cập, ma sát làm giảm hiệu quả, đặc biệt ở tỷ lệ cao hơn. Điều này có nghĩa là nhiều năng lượng bị thất thoát dưới dạng nhiệt hơn, có thể cần làm mát thêm trong các ứng dụng hoạt động liên tục.
sinh nhiệt
Nhiệt độ quá cao làm suy giảm chất bôi trơn và có thể làm hỏng vòng đệm hoặc gây ra sự giãn nở nhiệt của các bộ phận. Các kỹ sư phải tính toán giới hạn công suất nhiệt chứ không chỉ giới hạn mô-men xoắn cơ học.
Tốc độ đầu vào hạn chế
Tốc độ đầu vào cao (trên 3000–4000 vòng/phút) có thể dẫn đến quá nhiệt và hao mòn nhanh chóng. Bộ giảm tốc phù hợp nhất với tốc độ đầu vào vừa phải từ động cơ AC, động cơ servo hoặc động cơ thủy lực.
Phản ứng dữ dội
Mặc dù bộ truyền động sâu có thể được sản xuất với độ phản ứng ngược thấp (cấp độ chính xác), các thiết bị thương mại tiêu chuẩn có độ phản ứng ngược cao hơn so với hộp số thúc đẩy hoặc hộp số hành tinh chất lượng cao. Điều này quan trọng đối với các ứng dụng định vị chính xác như bàn quay CNC.
Bạn gặp phải bộ giảm tốc bánh răng trục vít trong nhiều máy móc công nghiệp và hàng ngày. Dưới đây là các ví dụ phổ biến được nhóm theo chức năng.
| Khu vực ứng dụng | Trường hợp sử dụng điển hình |
|---|---|
| Xử lý vật liệu | Bộ truyền động băng tải, máy xếp pallet, bàn nâng |
| ô tô | Cửa sổ chỉnh điện, ghế chỉnh điện, hệ thống lái |
| Máy móc công nghiệp | Máy trộn, máy khuấy, bàn định mức, thiết bị đóng gói |
| Thiết bị nâng | Tời, tời, kích, xe nâng cắt kéo |
| Nông nghiệp | Máy khoan ngũ cốc, máy trộn thức ăn, hệ thống tưới tiêu |
| Cổng và rào cản | Cổng cần, cổng trượt, rào chắn đỗ xe |
Trong mỗi ví dụ này, yêu cầu chính thường là mô-men xoắn cao ở tốc độ thấp, đôi khi có yêu cầu tự khóa hoặc hạn chế về không gian.
Việc chọn thiết bị phù hợp cho máy của bạn không chỉ liên quan đến tỷ lệ và mô-men xoắn. Thực hiện theo trình tự logic này:
Bước 1 – Xác định yêu cầu đầu vào và đầu ra
Bước 2 – Xác định hệ số dịch vụ
Dựa vào loại tải (đồng đều, sốc vừa, sốc nặng) và thời gian vận hành hàng ngày. Nhân mô-men xoắn yêu cầu của bạn với hệ số dịch vụ để có được mô-men xoắn thiết kế.
Bước 3 – Kiểm tra tỷ lệ
Chia tốc độ đầu vào cho tốc độ đầu ra. Chọn tỷ lệ tiêu chuẩn gần nhất có sẵn.
Bước 4 – Kiểm tra công suất nhiệt
Đảm bảo bộ giảm tốc có thể tản nhiệt mà không tăng nhiệt độ vượt quá cho phép. Nếu không, hãy xem xét một bộ phận lớn hơn, làm mát bên ngoài hoặc bôi trơn cưỡng bức.
Bước 5 – Xác nhận hướng lắp
Máy giảm giun thường được đổ đầy dầu đến một mức nhất định. Việc lắp lộn ngược hoặc ở một góc không chuẩn có thể yêu cầu sửa đổi bôi trơn đặc biệt.
Bước 6 – Kiểm tra yêu cầu tự khóa
Nếu việc ngăn chặn hiện tượng lùi xe là rất quan trọng, hãy xác nhận với nhà sản xuất rằng góc dẫn và điều kiện ma sát đã chọn đảm bảo khả năng tự khóa dưới tải trọng và nhiệt độ vận hành của bạn.
Bôi trơn thích hợp là yếu tố quan trọng nhất đảm bảo tuổi thọ của bộ giảm tốc bánh răng trục vít. Tiếp xúc trượt tạo ra nhiệt và ứng suất cắt mà dầu bánh răng thông thường có thể không chịu được.
Hướng dẫn lựa chọn dầu bôi trơn:
Danh sách kiểm tra bảo trì:
Các dấu hiệu của sự cố bao gồm: nhiệt độ vỏ quá cao (trên 200°F / 93°C), độ rung tăng lên hoặc mùi cháy đen từ chất bôi trơn.
Câu hỏi 1: Bộ giảm tốc bánh răng có thể đảo ngược được không?
Đáp: Không bình thường. Hầu hết các thiết bị tiêu chuẩn không thể điều khiển lùi do tự khóa. Các thiết kế đặc biệt có độ ma sát thấp (ví dụ: có ổ lăn trên trục vít) có thể đảo ngược được nhưng chúng ít phổ biến hơn.
Câu 2: Tại sao bánh xe giun được làm bằng đồng?
Trả lời: Đồng có đặc tính chống ăn mòn tuyệt vời đối với thép cứng, cộng với khả năng phù hợp và chống ăn mòn tốt. Đồng nhôm hoặc đồng phốt-pho là những lựa chọn điển hình.
Câu hỏi 3: Tôi có thể sử dụng bộ giảm tốc bánh răng trục vít để làm việc liên tục không?
Đáp: Có, nhưng bạn phải tính toán mức nhiệt. Để vận hành 24/7, hãy chọn kích thước khung lớn hơn mức tính toán mô-men xoắn cơ học thuần túy gợi ý hoặc thêm tính năng làm mát cưỡng bức.
Câu 4: Sự khác biệt giữa bộ giảm sâu và bộ giảm tốc hành tinh là gì?
Trả lời: Bộ giảm tốc hành tinh mang lại hiệu quả cao hơn và độ phản ứng ngược thấp hơn nhưng thiếu khả năng tự khóa và thường đắt hơn đối với tỷ lệ giảm cao. Bộ giảm sâu đơn giản hơn, tự khóa và nhỏ gọn hơn cho các ứng dụng góc vuông.
Bộ giảm tốc bánh răng trục vít là một giải pháp mạnh mẽ, nhỏ gọn và linh hoạt để giảm tốc độ trong khi nhân mô-men xoắn—đặc biệt khi bạn cần bố trí góc vuông hoặc bảo vệ chống lùi thụ động. Mặc dù hiệu suất của nó thấp hơn so với một số loại thiết bị khác, nhưng ưu điểm của khả năng giảm một cấp cao, vận hành êm ái và khả năng tự khóa vốn có khiến nó không thể thiếu trong các ngành công nghiệp từ xử lý vật liệu đến hệ thống ô tô.
Khi chọn một thiết bị, hãy tập trung vào ba yếu tố quan trọng: tỷ lệ giảm tốc, công suất nhiệt và loại bôi trơn. Với việc lựa chọn và bảo trì thích hợp, bộ giảm tốc bánh răng trục vít chất lượng sẽ mang lại dịch vụ đáng tin cậy trong nhiều năm.
